Сухие трансформаторы: документация для проектировщиков

Закладывайте решение, которое можно согласовать. Помогаем пройти путь от однолинейной схемы до спецификации, паспорта и документов для закупки.

Отправить ТЗ инженеру Чертежи и 3D модели

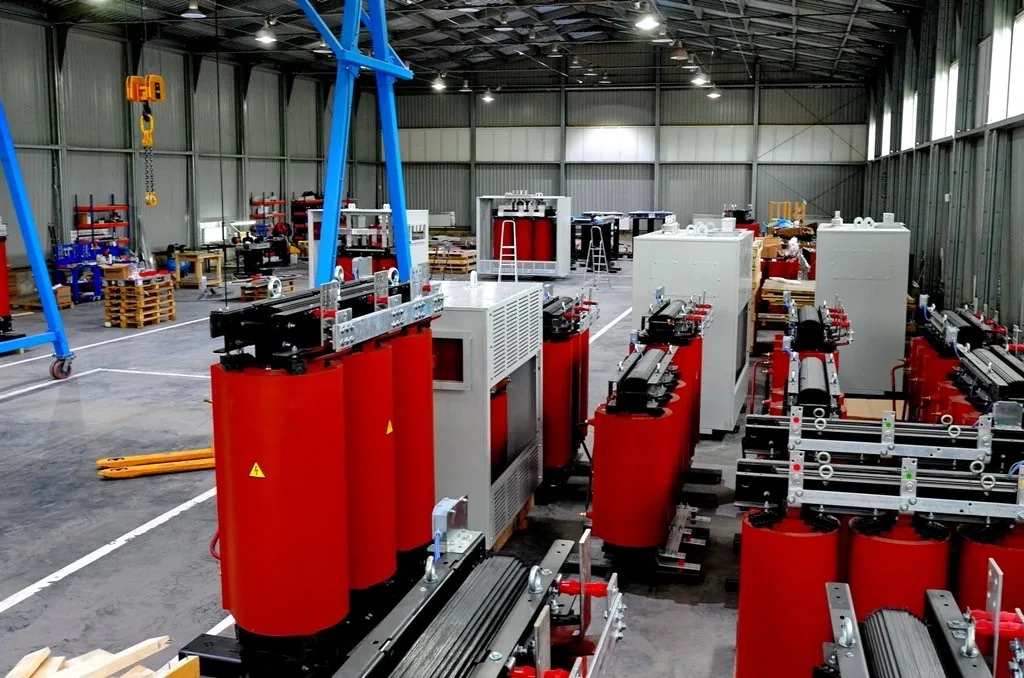

Сборка сухого трансформатора GREENCAST на заводе — Техническая поддержка · Одинцово

Что получает проектировщик

Л. 19.1

Состав документов и параметры зависят от серии и исполнения. Мы фиксируем их в согласованной спецификации до запуска заказа.

Технический подбор

Серия, мощность, ВН/НН, группа соединения, потери, охлаждение и исполнение по условиям объекта.

Габариты и вводы

Габаритный чертёж, масса, расположение вводов, кожух и требования к помещению.

Документы для согласования

Паспорт, протоколы испытаний, сертификаты и технические материалы по конкретному изделию.

Связь с КБ

Инженер уточняет исходные данные, отвечает по исполнению и помогает закрыть технические замечания.

Документы и запросы

Л. 19.2

Часть материалов выдаётся по запросу, чтобы документ соответствовал выбранной мощности, напряжению и исполнению.

PDF Паспорт изделия и основные характеристики запросить DWG Габаритный чертёж и расположение вводов запросить PDF Сертификат и протоколы испытаний запросить PDF Руководство по эксплуатации GREENCAST запросить

Чертежи и 3D-модели трансформаторов

Л. 19.2а

Габаритные чертежи и 3D-представление серии ТСЛ (литая изоляция GREENCAST) для предварительной компоновки. Посадочные размеры вводов и исполнение по проекту уточняйте при заказе.

Загрузка 3D-модели…

Перетащите, чтобы вращать · колесо или жест — масштаб

3D-модель ТСЛ-1000

Интерактивная модель общего вида трансформатора ТСЛ-1000. Файлы предназначены для предварительной компоновки; параметры исполнения уточняйте при заказе.

Открыть чертёж PDF Скачать STEP

Форматы: PDF — габаритный чертёж, STEP — для CAD-компоновки.

ТСЛ-400 Л. 19.2а.1

ТСЛ-630 Л. 19.2а.2

ТСЛ-1000 Л. 19.2а.3

ТСЛ-1250 Л. 19.2а.4

ТСЛ-1600 Л. 19.2а.5

ТСЛ-2000 Л. 19.2а.6

ТСЛ-2500 Л. 19.2а.7

ТСЛ-3150 Л. 19.2а.8

Полный комплект КД (DXF, чертежи вводов и кожухов) выдаётся по запросу под конкретное исполнение — запросить у инженера.

Что прислать для подбора

Л. 19.3

Минимальный набор

мощность или расчётная нагрузка;
напряжение ВН и НН, частота;
место установки и требования по IP;
однолинейная схема или спецификация.

Если параметры сложнее

режимы пуска и профиль нагрузки;
ограничения по габаритам и шуму;
температура, высота, пыль и влага;
срок поставки и состав документов.

Нет полного ТЗ? Отправьте то, что есть. Инженер задаст уточняющие вопросы и сформирует рабочий вариант для обсуждения.

Получить подбор под проект

Прикрепите схему или опросный лист. В ответе будут серия, основные параметры, срок и следующий комплект документов.

Отправить ТЗ
