| Поз. | Обозначение | Наименование | Кол. | Примечание |
|---|---|---|---|---|
| 1 | Трансформатор ПС | Паспорт | 1 | — |
| 2 | Трансформатор РЭ | Руководство по эксплуатации | 1 | — |
| 3 | Трансформатор Сх | Схема электрическая принципиальная | 1 | — |
| 4 | Трансформатор ГЧ | Габаритный чертёж | 1 | — |
| 5 | Трансформатор УЛ | Упаковочный лист | 1 | — |
Лист 3 · Общий вид. Технические данные

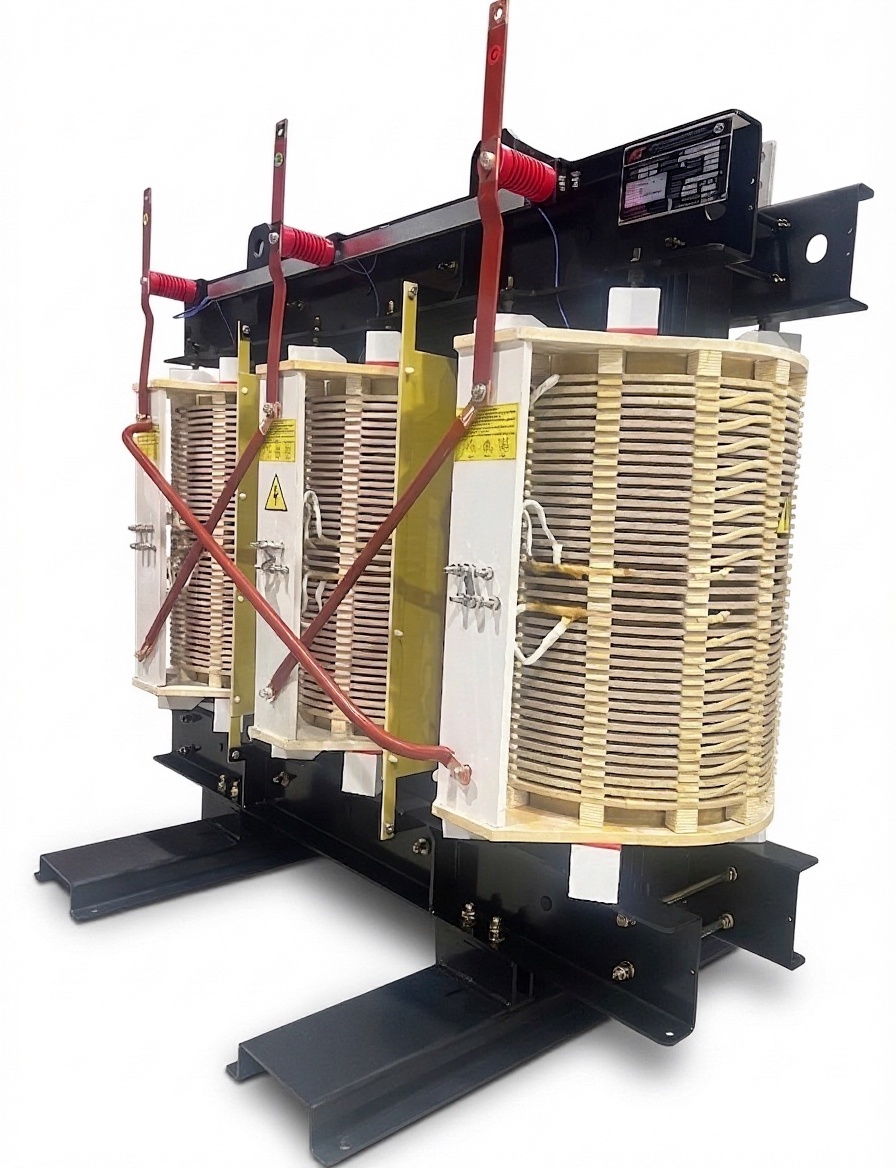

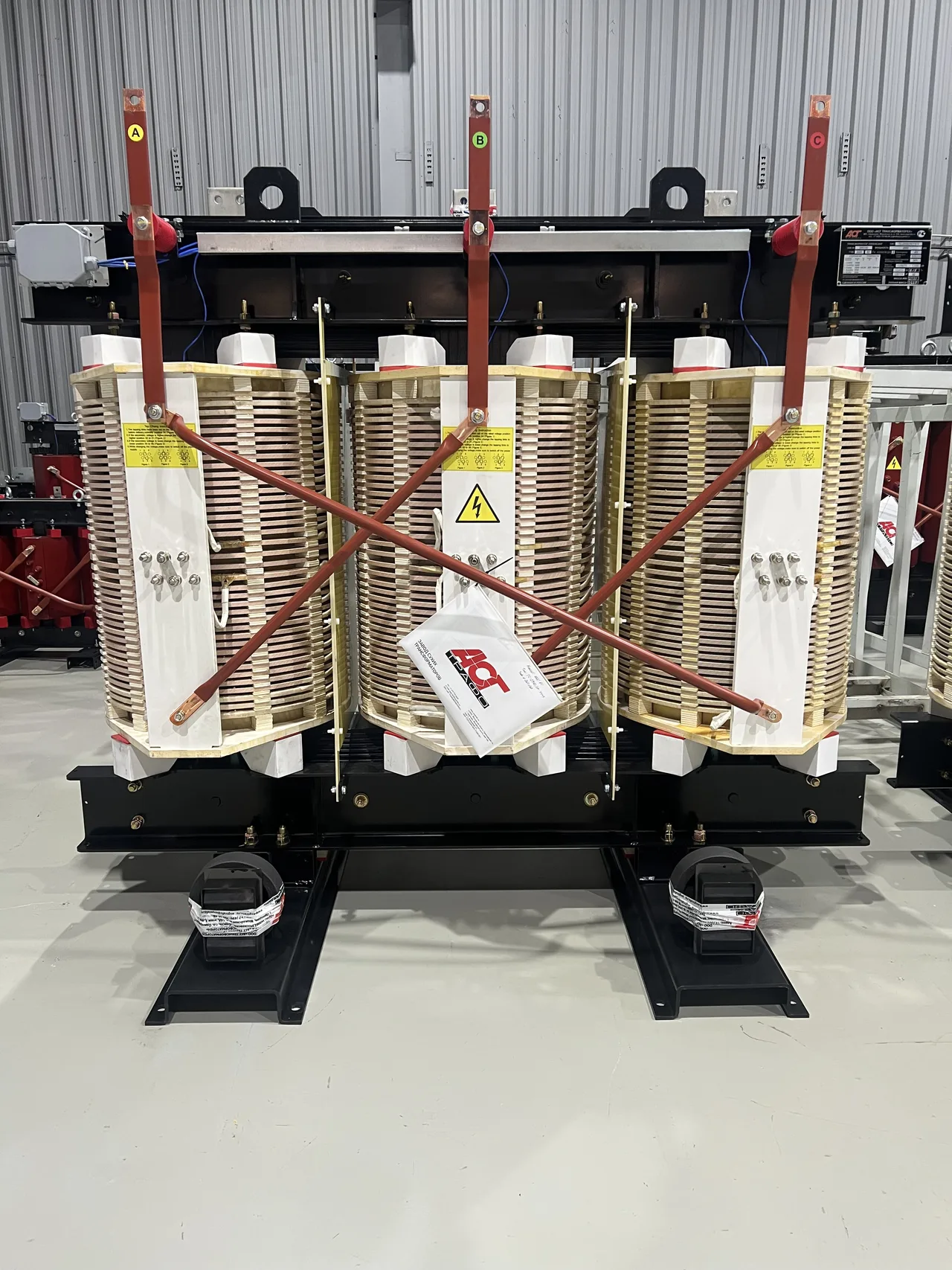

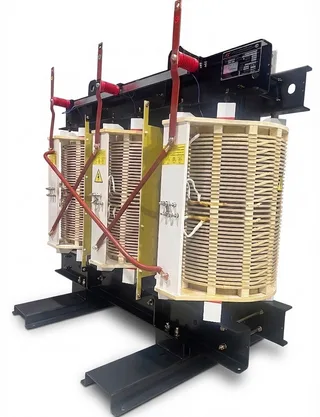

Энергоэффективный трансформатор ТСЗЛ с пониженными потерями
1000 кВА
ГОСТ Р 52719-2007
МЭК 60076-11:2004
Сделано в России
Трёхфазный сухой силовой трансформатор с литой изоляцией в энергосберегающем исполнении (по ПП РФ №600): 1000 кВА, 10/0,4 кВ, Dyn11. Потери холостого хода и короткого замыкания — по ТЗ заказчика. Под заказ — 4–6 недель. Гарантия 5 лет.
| Мощность | 1000 кВА |
|---|---|
| Напряжение ВН / НН | 10 / 0,4 кВ |
| Схема и группа соединения | Dyn11 |
| Напряжение короткого замыкания | 6,0 % |
| Потери P0 / Pк | по ТЗ заказчика |
| Климатическое исполнение | по ТЗ заказчика |
| Исполнение | В защитном кожухе IP21, охлаждение AN |
| Стандарт | ГОСТ Р 52719-2007 |
Цена: по запросу
честная механика — КП по исходным данным, без «цен от»
Или позвоните: +7 (499) 703-06-48 · пн–пт 8:00–18:00
Несколько позиций или нестандартные параметры — заполните опросный лист онлайн.
Технические характеристики
Табл. 3.1| Наименование параметра | Ед. изм. | ТСЗЛ с энергосбережением |
|---|---|---|
| Номинальная мощность | кВА | 1 000 |
| Напряжение ВН | кВ | 10 |
| Напряжение НН | кВ | 0,4 |
| Схема и группа соединения | — | Dyn11 |
| Потери холостого хода P0 | Вт | по ТЗ |
| Потери короткого замыкания Pк | Вт | по ТЗ |
| Напряжение короткого замыкания Uкз | % | 6,0 |
| Ток холостого хода Iхх | % | по ТЗ |
| Степень защиты | — | IP21 |
| Охлаждение | — | AN |
| Масса | кг | по ТЗ |
| Возможно изготовление с напряжением ВН 6–35 кВ, НН до 1,14 кВ, медными обмотками Cu/Cu, пониженными потерями ХХ до −50 %. | ||
Опции и исполнения
Табл. 3.2Медные обмотки
Cu/Cu вместо Al/Al — меньше потери и габариты.
цена по запросу
Кожух IP21–IP54
Защитный металлический кожух с вводами по проекту.
цена по запросу
Охлаждение AF
Вентиляторы с автоматикой: +25 % или +40 % к мощности.
цена по запросу
Морозостойкое
Климатические исполнения УХЛ1, ТВ3, ТС3, Т3.
цена по запросу
Виброгасители
Комплект антивибрационных опор, 4 шт.
цена по запросу
Термоконтроль
Термоконтроллер Т154 + датчики Pt100, шкаф управления.
в базовой комплектации
Другие напряжения
ВН 6–35 кВ, НН до 1,14 кВ — любые по согласованию.
цена по запросу
3D-модели и габаритные чертежи ТСЗЛ
Л. 6
Загрузка 3D-модели…
Перетащите, чтобы вращать · колесо или жест — масштаб
Не удалось загрузить 3D-модель. Используйте чертёж PDF и STEP-модель ниже.
3D-модель
Интерактивная модель общего вида. Файлы предназначены для предварительной компоновки; параметры исполнения уточняйте при заказе.
DXF для этих исполнений пока не опубликован.
Документация для проектировщиков
Л. 7
PDF
Опросный лист на трансформатор
PDF · 1,8 МБ · скачать
DOCX
Опросный лист на трансформатор (редактируемый)
DOCX · 38 КБ · скачать
PDF
Запросить паспорт изделия
через заявку
PDF
Запросить руководство по эксплуатации GREENCAST
через заявку
DWG
Запросить габаритный чертёж
через заявку
JPG
Сертификат соответствия ГОСТ Р
JPG · 1,5 МБ · скачать
Где стоят такие же
Л. 10
Аэропорт Шереметьево
Сухие трансформаторы 630–2500 кВА для электроснабжения терминалов.
ГОК «Олений Ручей»
Серия GREENCAST для обогатительной фабрики, исполнение УХЛ1.
Полиметалл
Трансформаторы 1000 кВА для цеховых подстанций комбината.
Вопросы по изделию
Л. 14Какой срок поставки?
При наличии на складе — отгрузка от 2 дней. Под заказ — 4–6 недель с даты оплаты. Точный статус и срок фиксируем в коммерческом предложении.
Нужен ли кожух для установки в электропомещении?
Для ТСЛ без кожуха доступно исполнение IP00. ТСЗЛ поставляется в защитном кожухе IP21/IP31/IP23/IP33, а уличное исполнение — IP54; габариты и вводы согласуются с проектом.
Можно ли увеличить мощность вентиляторами?
Да, комплект принудительного воздушного охлаждения AF с автоматикой даёт +25 % или +40 % к длительной мощности. Термоконтроллер Т154 и датчики Pt100 уже входят в базовую комплектацию.
Изготовите ли с другими напряжениями?
Да: ВН 6–35 кВ, НН до 1,14 кВ, другие схемы и группы соединений — по опросному листу. Срок по нестандартным параметрам оценивает КБ за 1 рабочий день.
